Suure märgistuse kiirusega ümmargune pudeli märgistamise masin piima ja mahla automaatseks kasutamiseks
Üksikasjalik tootekirjeldus

Tüüp:Suure märgistusega kiirusega ümmarguse pudeli kleebise märgistamise masin piima- ja mahlapurgi jaoksEelis:Suur kiirus
Märgistamise kiirus:20-200 tk / minMudel:Mahlapudeli märgistamise masin
Pudeli tüüp:Automaatne ümmargune pudeli sildistajaSildi täpsus:+/- 1/32"
Masina suurus:2000 (L) * 1100 (L) * 1300 (K) mmSildi kõrgus:15-140mm
Bofi etiketi pikkus:25-300mm

Suure märgistusega kiirusega ümmarguse pudeli kleebise märgistamise masin piima- ja mahlapurgi jaoks

Rakendus:

Suure märgistusega ümmarguse pudeli kleebise sildistamise masin piima- ja mahlajaotise automaatseks kasutamiseks, mis sobib esiküljele / tagaküljele, küljepaneelile ja ümbrisele. Olemas on usaldusväärne, usaldusväärne ja soodsa hinnaga survetundlik märgistussüsteem. Piima- ja mahlapurgi ning pudeli sildikleebis integreerub automaatse tootmisliini juurde.

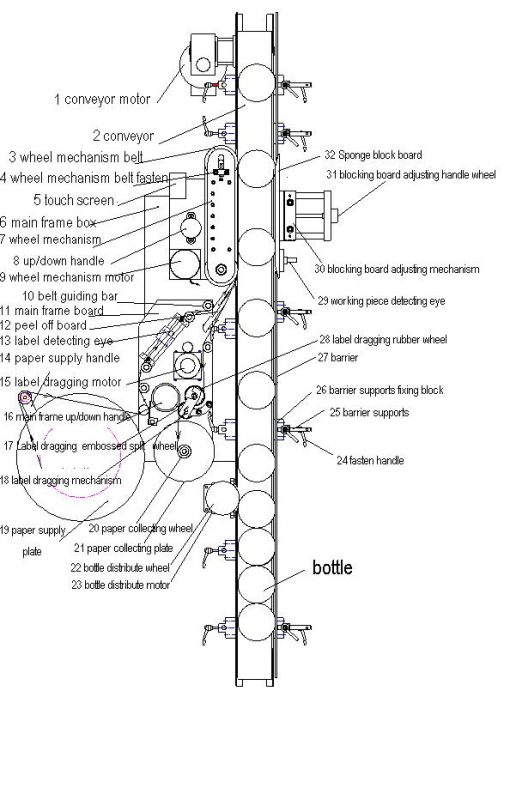

Skeemiline diadraam:

Suure märgistusega kiirusega ümmargune pudeli märgistamise masin piima- ja mahlapurgi jaoks

EI.osaEI.osa
01Konveierimootor20Paberi kogumise ratas
02konveier21Paberi kogumisplaat
03Rattarihm22Pudel jaoturatas
04Rattavöö kinnitage alus23Pudel jaotab mootorit
05Puuteekraan24Kinnitage käepide
06Põhiraami karp25Tõkkepuu toed
07Ratta mehhanism26Tõkkepuu toetab fikseerivat osa
08üles / alla reguleeritav käepide ratta mehhanismi jaoks27Tõke
09Rattamehhanismi mootor28Kummiratta sildi lohistamine
10Rihma juhtvarda29Töötükk tuvastab fotoelektrilise silma
11Põhiraami plaat30Plokiplaadi reguleerimismehhanism
12Koorige pardalt maha31Plokiplaadi reguleerige käepide
13Silt tuvastab fotoelektrilise silma32Käsnbloki plaat
14Paberitoitepiduri käepide
15Sildi lohistav mootor
16Põhiraami üles / alla reguleeritav käepide
17Sildi lohistav reljeefne jagatud ratas
18Siltide lohistamise mehhanism
19Paberi tarneplaat

Tehnilised parameetrid:

Nimi: suure märgistamiskiirusega ümmarguse pudeli kleebise märgistamise masin piima- ja mahlapurgi jaoks
Märgistamise kiirus: 20-200 tk / min
Objekti kõrgus: 30-280mm
Objekti paksus: 30-120mm
Sildi kõrgus: 15-140mm
Sildi pikkus: 25-300mm
Sildirulli siseläbimõõt: 76mm
Sildirulli välisläbimõõt: 380mm
Märgistuse täpsus: ± 1mm
Toiteallikas: 220V 50 / 60Hz 3,5KW
Printeri gaasikulu: 5 kg / m2 (kui lisada kodeerimismasin)
Märgistusseadme suurus: 2800 (L) × 1650 (W) × 1500 (H) mm
Märgistusseadme kaal: 120kg

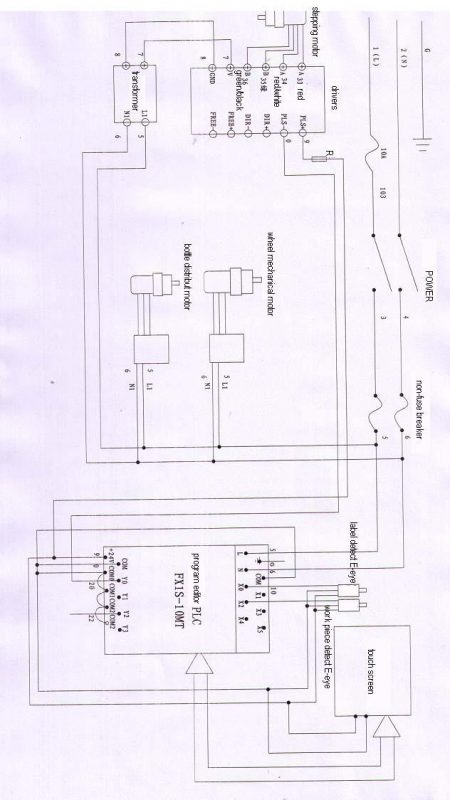

Voolu diadraam:

Suure märgistusega kiirusega ümmargune pudeli märgistamise masin piima- ja mahlapurgi jaoks

toiteallikas: 220V 1,5kw 50 / 60hz
