Hiina PLC Kuulus Jaapani MITSUBISHI kaubamärgi lameda pinna sildi aplikaator esemete tuvastamise maagiliste silmade tarnijaga
Üksikasjalik tootekirjeldus

Toiteallikas:220V 50 / 60Hz 0,75KWObjekti kõrgus:30-200mm
Objekti laius:20-200mmSildi kõrgus:15-180mm
Sildi pikkus:25-300mmMärgistuse täpsus:± 1 mm (välja arvatud objekti ja sildi viga)
Key1:Sildi taotlejaKey2:Tasside sildistamise masin
Key3:Lame sildistamise masinNimi:PLC Jaapani kuulus MITSUBISHI kaubamärgi lameda pinnaga siltide aplikaator eseme tuvastamise maagilise silmaga

20–200 mm laiune sileda pinnaga etikettide pealmine ja tagumine külg

Tehnilised parameetrid

Nimi20–200 mm laiune sileda pinnaga etikettide pealmine ja tagumine külg
Märgistamise kiirus20-200 tk / min
Objekti kõrgus30-200mm
Objekti paksus20-120mm
Sildi kõrgus15-110mm
Sildi pikkus25-300mm
Sildirulli siseläbimõõt76mm
Sildirulli välisläbimõõt300mm
Märgistuse täpsus± 1mm
Toiteallikas220V 50 / 60Hz 0,75KW
Gaasi tarbimine printer5 kg / m2 (kui lisada kodeerimismasin)
Märgistusseadme suurus1600 (L) × 550 (W) × 1600 (H) mm
Märgistusseadme kaal150kg

Konfiguratsioon:

EiOsabrändkogus
1PLCMITSUBISHI (Jaapan)1
2PeamuundurDANFOSS (Taani)1
3HMIWEINVIEW (Taiwan)1
4Servomärgise mootorDELTA (Taiwan)1
5Servo sildiga mootori juhtDELTA (Taiwan)1
6KonveierimootorHY (Taiwan)1
7Konveierimootori käigukastHY (Taiwan)1
8Kodar mootorGPG (Taiwan)1
9Kodar mootori käigukastGPG (Taiwan)1
10eseme tuvastamine maagiline silmOMRON (Jaapan)1
11optiline kiudOMRON (Jaapan)1
12Sildi väljasõit tuvastab võlusilmaLEUZE (Saksamaa)1

põhiraami sildistamine:

See märgistusseade on kõige olulisemad osad, diferentseeritud osi kasutatakse erinevalt. Vastavalt spetsifikatsioonile saame sildi asukohta reguleerida. 3 sammu kõrguse reguleerimiseks

1. Põhiraami tõstmiseks ja allapoole reguleerimiseks reguleerige kõrgust reguleerivat käsiratast.

2. Keerake universaalse kinnituskäepideme reguleerimise ajal lahti ja kinnitage see pärast lõpetamist.

3. Reguleerige plaadi eemaldatav asend nii, et see oleks tooriku suhtes 2-3 mm.

4. Reguleerige paremat / vasakut reguleerivat ratast (joonis 3), et põhiraam liiguks vastavusse töödeldava detailiga.

5. Põhiraami asendi reguleerimise kaudu saate reguleerida ka koorimiskoha asendit vastavalt toorikule.

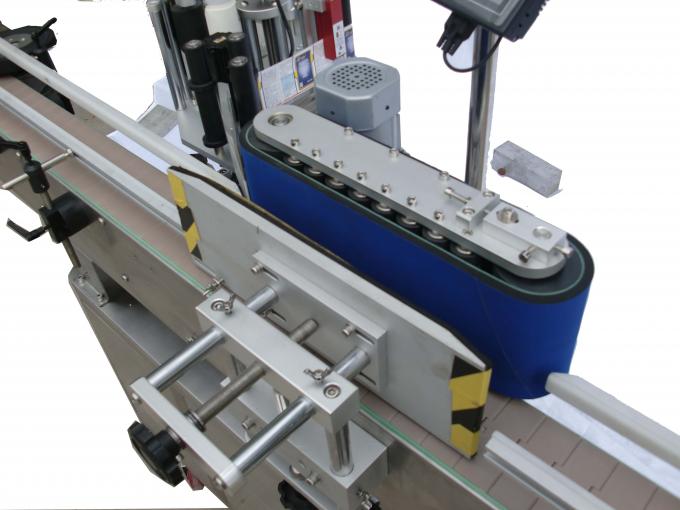

PLC Kuulus Jaapani MITSUBISHI kaubamärgi lameda pinna sildi aplikaator esemete tuvastamiseks maagiline silm

Silt: sildikleebiste masin, lameda sildiga aplikaator
