Üksikasjalik tootekirjeldus
Masina suurus: | 2800 (L) × 1450 (L) × 1360 (K) mm | Objekti kõrgus: | 30-280mm |
---|---|---|---|
Objekti paksus: | 20-200mm | Sildi kõrgus: | 5-150mm |
Sildi pikkus: | 25-300mm | Märgistuse täpsus: | ± 1mm |
Sildirull: | Kartongikeskusega | Märgistamise kiirus: | 60-200 tk / min |
Toiteallikas: | 220 / 110V 2kw 50 / 60Hz | Kontrollsüsteem: | Plc |
Maagiline silm 1: | Sildi tuvastamine | Maagiline silm 2: | Objekti tuvastamine |

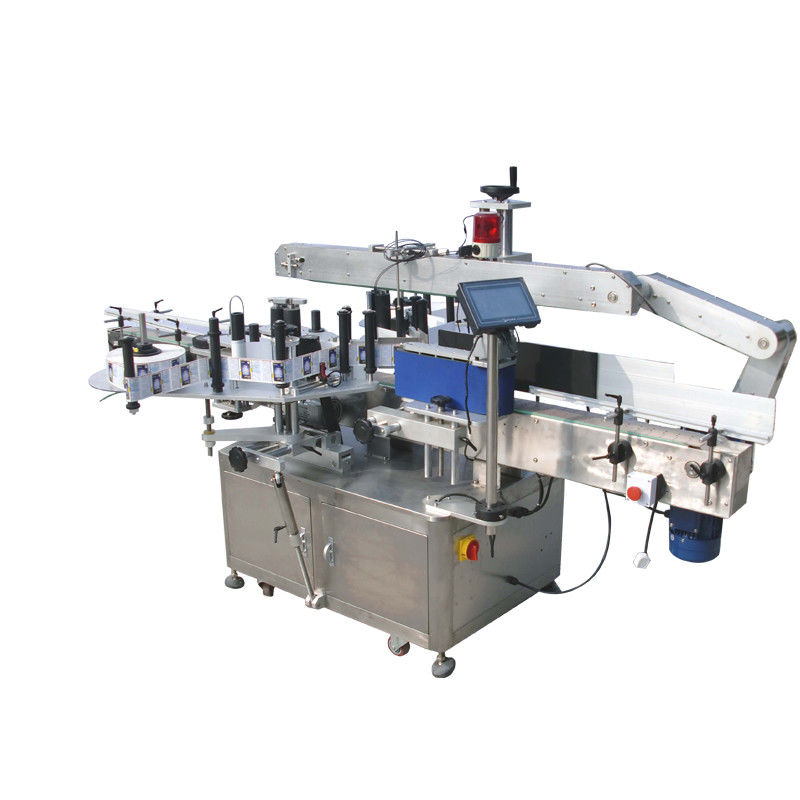

ümmargused pudelite etikettide aplikaator kahe külje kleebise märgistamise masin jookide, toiduainete, kemikaalide, ravimite jaoks
Funktsioonid:
Märgistussüsteem on vastupidav, usaldusväärne ja soodsa hinnaga survetundlik märgistussüsteem esi- / tagakülje, külgpaneeli ja ümbriste jaoks. See sobib ideaalselt eelarveteadlikele ettevõtetele, kelle tootmishind on väiksem või väiksem, ning seda saab käsitsi laadida või integreerida automaatsesse tootmisliini. Süsteemil on MITSUBISHI plc juhtimisega äsja ümberkonfigureeritud paindlik märgistuspea. VKPAK määrab automaatse märgistamise jaoks uue hinnalävi. VKPAKi standardvarustuses on sellised täiustatud funktsioonid nagu raskeveokite roostevabast terasest konstruktsioon ja töö ilma tööriista / osi vahetada.
Kogu märgistamismasin saab linkida pesumasinasse, täitmismasinasse, korkimismasinasse, pakkimismasinasse jne, on olemas täielik tootmisliin.
Tehniline parameeter:
Tüüp | Märgistamismasin |
Seisund | Uus |
Pakendi tüüp | Juhtum |
Pakkematerjal | Puit |
Automaatne hinne | Automaatne |
Ajamiga tüüp | Elektriline |
Toiteallikas | 220V 3,5 kW 50 / 60Hz |
Masina suurus | 2800 (L) × 1650 (L) × 1500 (K) mm |
Kiirus | 60-350tk / min (seotud materjalide ja etikettide suurusega) |
Objekti kõrgus | 30-350mm |
Objekti läbimõõt | 20-120mm |
Sildi kõrgus | 5-180mm |
Sildi pikkus | 25-300mm |
Märgistuse täpsus | ± 1mm (v.a pudeli ja sildi viga) |
Saab valida erinevat tüüpi saatemärgismoodulit vastavalt klientide kõrgemale nõudele märgistamise kiiruse ja täpsuse osas. |
Varuosad:
Nimi: Hammasrihma number: 1 tk
Nimi: O-vöö number: 2 tk
Nimi: Kuusnurkvõti Number: 1 komplekt
Nimi: ristkruvikeeraja Number: 1 tk
Nimi: Üks kruvikeeraja Number: 1 tk
Varuosad ei ole lihtsalt purunenud osad. Tavaliselt ei vaja varu. Kui ostate etiketimasina, pakume need ruutosad tasuta.
konfiguratsioon:
Ei | osa | bränd | kogus |
1 | PLC | MITSUBISHI (Jaapan) | 1 |
2 | Peamuundur | DANFOSS (Taani) | 1 |
3 | Pudelit eraldav sagedusmuundur | DELTA (Taiwan) | 1 |
4 | HMI | WEINVIEW (Taiwan) | 1 |
5 | Servomärgise mootor | DELTA (Taiwan) | 2 |
6 | Servo sildiga mootori juht | DELTA (Taiwan) | 2 |
7 | Konveierimootor | HY (Taiwan) | 1 |
8 | Konveierimootori käigukast | HY (Taiwan) | 1 |
9 | Kodar mootor | GPG (Taiwan) | 1 |
10 | Kodar mootori käigukast | GPG (Taiwan) | 1 |
11 | Pudelit eraldav mootor | GPG (Taiwan) | 2 |
12 | Pudelit eraldav mootori käigukast | GPG (Taiwan) | 2 |
13 | eseme tuvastamine maagiline silm | OMRON (Jaapan) | 1 |
14 | optiline kiud | OMRON (Jaapan) | 1 |
15 | Pulber | DELTA (Taiwan) | 1 |
16 | Puudub sildi häire võlusilm | OMRON (Jaapan) | 2 |
17 | Sildi väljasõit tuvastab võlusilma | LEUZE (Saksamaa) | 2 |
KKK:
1) abelSilt näitab püstist gofferit
Põhjus: märgistuse väljundkiirus on liiga suur või konveieri kiirus on madal
Lahendused: aeglustage sildi väljastamiskiirust või kiirendage konveieri kiirust (pudeli liikumise kiirus)
2) .Silt kuvatakse kogu gofferis
Põhjus:
① märgistuse väljundkiirus on liiga madal või konveieri kiirus on suur
② pudeli kuju ei ole hea, see kleebiti sfääriliseks
Lahendus:
Kiirendage väljundi märgistamise kiirust või aeglustage konveieri kiirust
② suurendage adralaua tugevuse mõõtmeid või vahetage paremaid pudeleid.
