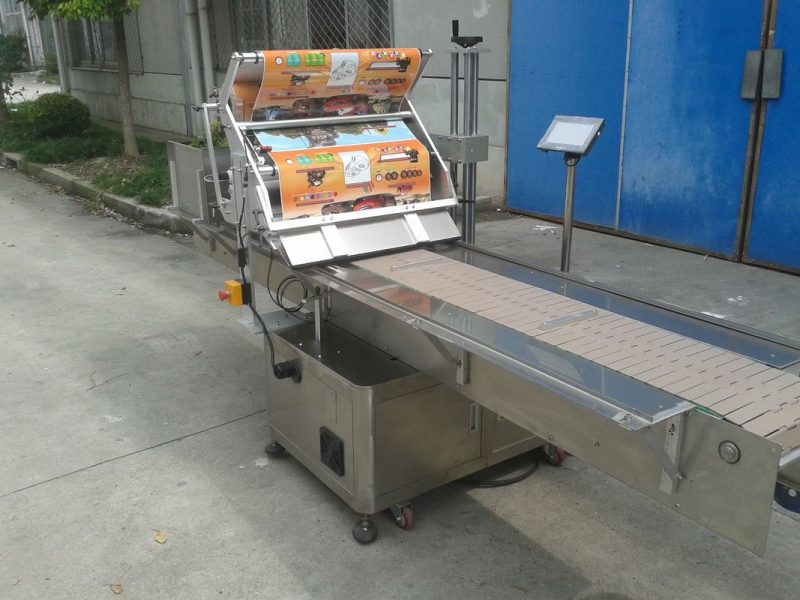

Hiina lauaplaadi isekleepuva kleebise lameda pinnaga siltide aplikaator koos peilimasina söötmisobjektide tarnijaga
Üksikasjalik tootekirjeldus

Tootenimi:Lauaplaadi isekleepuva kleebise lameda pinnaga siltide aplikaator objektide söötmise masinagaVäljundkiirus:20-200 tk / min
Sildi kõrgus:15-110mmSildi pikkus:25-300mm
Märgistuse täpsus:± 0,8 mmSildirulli siseläbimõõt:76mm
Sildirulli välisläbimõõt:350mm

Funktsioonid

OperatsioonPLC juhtimissüsteem muudab märgistusseadme kasutamise hõlpsaks
MaterjalSildimisseadme põhiosa on valmistatud roostevabast terasest SUS304
KonfiguratsioonMeie sildimasinad võtavad kasutusele tuntud Jaapani, Saksamaa, Ameerika, Korea või Taiwani kaubamärgi osad
PaindlikkusKlient saab valida printeri ja koodimasina lisamise; saab valida konveieriga ühenduse loomise või mitte.

Tehnilised parameetrid

NimiLauaplaadi isekleepuva kleebise tasase pinnaga siltide aplikaator Külgmasinaga esemeid söötmas
Märgistamise kiirus20-200 tk / min
Objekti kõrgus30-200mm
Objekti paksus20-120mm
Sildi kõrgus15-110mm
Sildi pikkus25-300mm
Sildirulli siseläbimõõt76mm
Sildirulli välisläbimõõt300mm
Märgistuse täpsus± 1mm
Toiteallikas220V 50 / 60Hz 0,75KW
Gaasi tarbimine printer5 kg / m2 (kui lisada kodeerimismasin)
Märgistusseadme suurus1600 (L) × 550 (W) × 1600 (H) mm
Märgistusseadme kaal150kg

kasutusjuhend

1. Suurarvuti märgistamise kõrguse reguleerimine

  • Kõrguse reguleerimine: suurraami tõstmiseks pöörake reguleeriva käepideme päripäeva, vastupäeva madalamale.
  • Enne reguleerimist keerake tagaküljel olev kinnitusmutter lahti ja pärast reguleerimist kinnitage see.
  • Pange tähele, kas eemaldatav plaat võtab ühendust konveierilindi või tooriku detektori klambritega
  • Rattamehhanismi reguleerimine (lisavarustus)
  • Reguleerige asendikinnitusega kinnitusrulli võimalikult eesmisele eemaldatavale plaadile lähemale, lihtsalt ärge mõjutage sildi väljatulemist.
  • Lülitage õhuvarustus välja. Tõmmake silinder välja, pange kinnitatav ese kinnitusratta ja silindri tõukuratta vahele, muutke see natuke tihedaks ja siis ok.

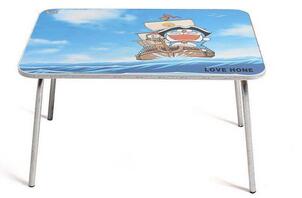

Juhtum:

Kliendi nõuded:

Lameda laua pikkus: 500-1000mm

Lameda laua laius: 250-550mm

Sildi pikkus: 130mm

Sildi laius: 160mm

Märgistuse täpsus: ± 0,5 mm

Väljundkiirus: 900 silti / h

Väljundsalv

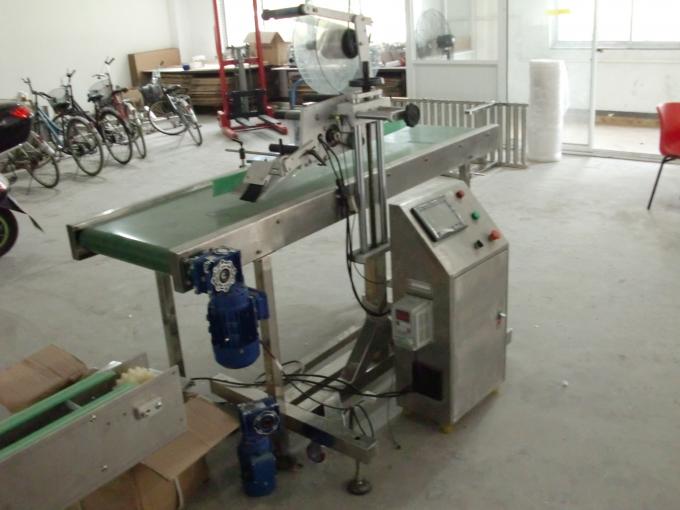

Lauaplaadi isekleepuva kleebise lameda pinnaga siltide aplikaator objektide söötmise masinagaLauaplaadi isekleepuva kleebise lameda pinnaga siltide aplikaator objektide söötmise masinaga

Silt: lameda sildiga aplikaator, kasti sildistamise masin
